- 壓敏電壓E10mA = 3～300V；
- 非線性系數較大 α = 2.5～7.0；
- 溫度系數│K│ ≤ 0.7%/℃；
- 耐脈沖特性好，在3～5倍E10mA的電壓沖擊下，△E10/E10 ≤ ±15%；
- 耐焊接熱特性良好，用350℃的恒溫烙鐵焊接2秒產品不破裂，△E10/E10 ≤ ±15%；
- 耐濕性: 在60℃±10℃，濕度90%～95%RH的條件下，經240±8小時的耐濕試驗測試，△E10/E10 ≤ ±20%；
- 電極抗拉力 (ф10.7mm) ≥ 1.0kg；
- 瓷體抗折性強，抗折力 (ф10.7mm) ≥ 1.0kg。

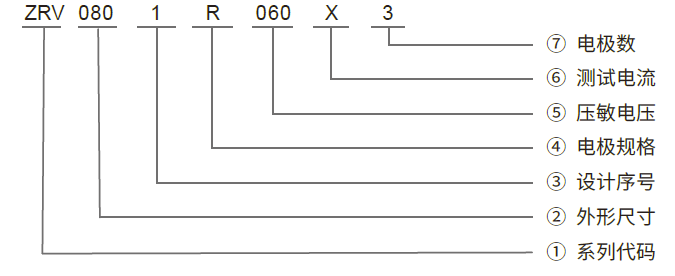

命名規則
代碼說明
① 系列代碼：ZRV 為氧化鋅壓敏電阻器，SRV 為鈦酸鍶壓敏電阻器；
② 外形尺寸：080 表示外徑尺寸為 8.00mm；
③ 設計序號：我司對同規格產品排列的次序；
④ 電極規格：R 表示平面，S 表示側面；
⑤ 壓敏電壓：060 表示電壓范圍為 6.0～9.0v；
⑥ 測試電流：X 表示E10值，I 表示E1值；
⑦ 電 極 數：3 表示3極，5 表示5極，6 表示6極。

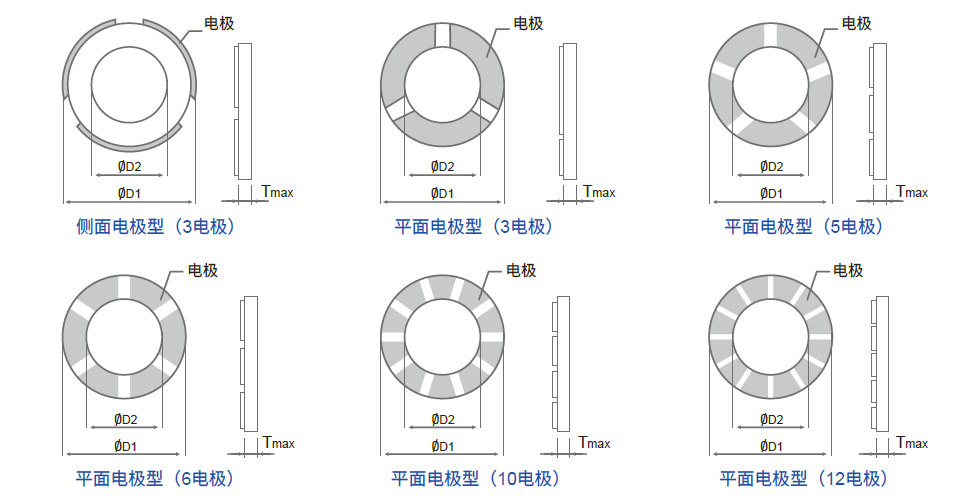

外形尺寸和電極

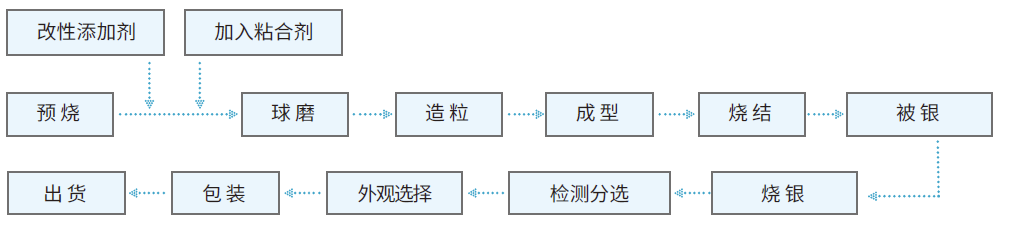

工藝流程

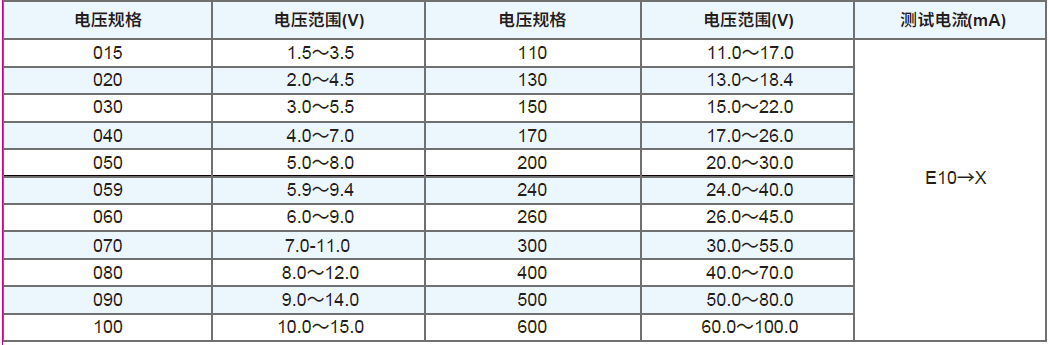

電壓對照表

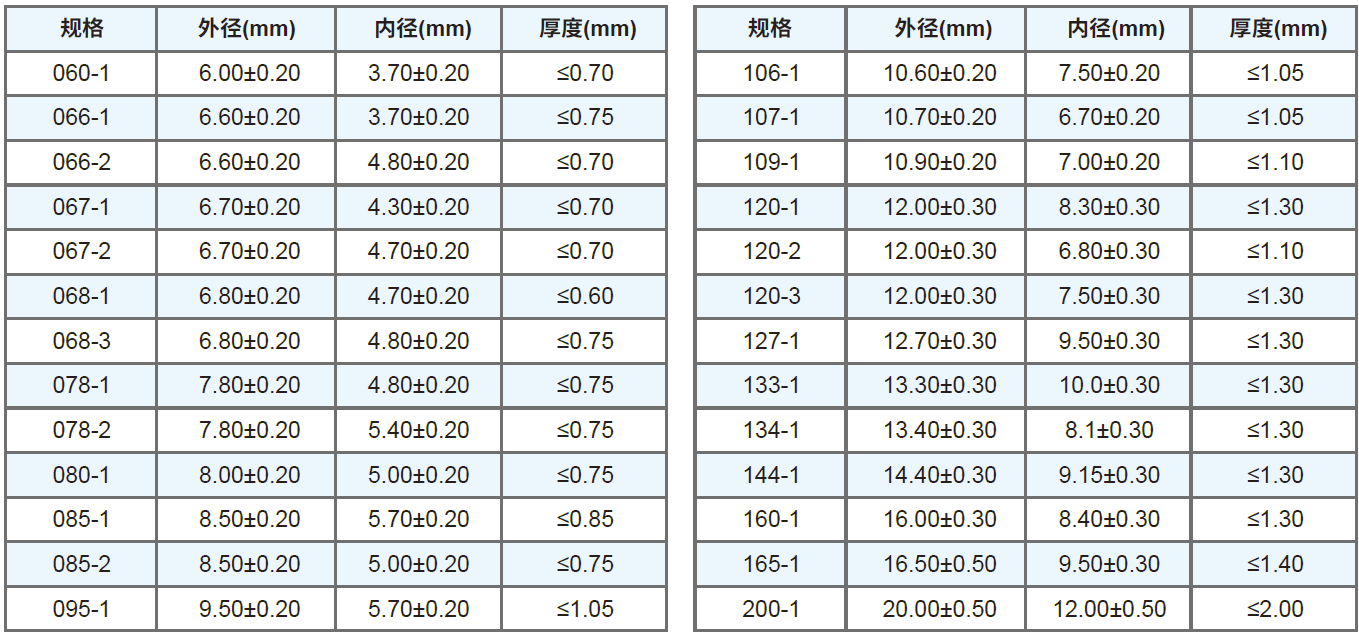

氧化鋅尺寸對照表
